Цена по запросу

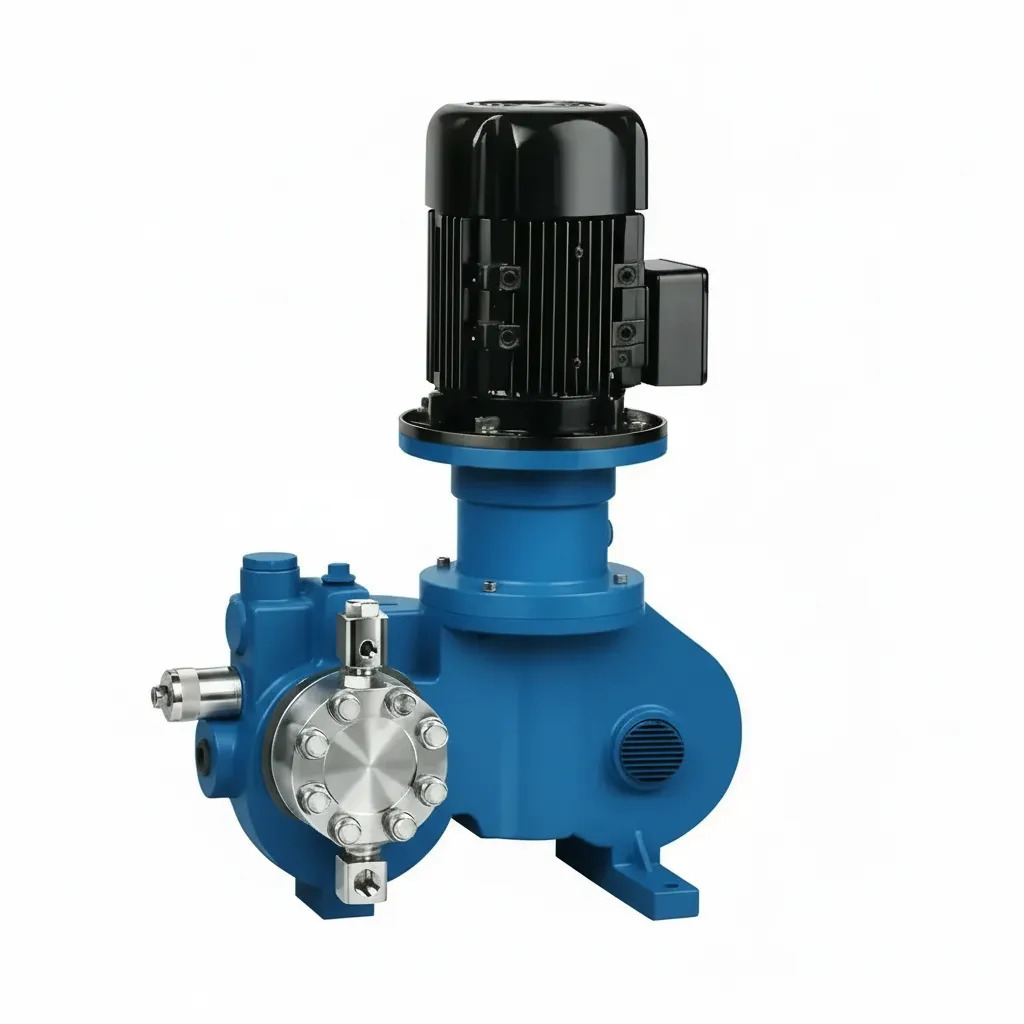

VMFLOW серии FROY - это механический мембранный насос, предназначенный для перекачивания различных сред. Насос применяется в нефтехимии, химической промышленности, нефтепереработке, электроэнергетике, металлургии, медицине, пищевой промышленности, водоочистке и других областях.
Голова насоса может быть выполнена из PVC, PVDF, SS316, Hastelloy и других материалов. Насос имеет двойную мембрану и сигнализацию.
Привод насоса имеет простую и надежную конструкцию с червячным редуктором, подходящую для суровых условий работы. В опорах установлены подшипники качения, обеспечивающие плавную, бесперебойную и бесшумную работу.
| Основные технические характеристики | |
| Максимальная производительность | 329 л/ч |
| Максимальное противодавление | 211 бар |
| Диапазон регулировки | 30% - 100% |
| Погрешность | ±1 % |
| Максимальная высота самовсасывания | 3 м |
Описание
Размеры
Отрасли промышленности
Производительность
| Модель | Диаметр плунжера (мм) | Длина хода (мм) | Типоразмер | Передаточное отношение | Частота хода (ход/мин) | Макс. Вязкость (сП) | Металлическая голова насоса (л/ч) | Пластиковая голова насоса (л/ч) | Электродвигатель | ||||||
| 7 бар | 14 бар | 20 бар | 24 бара | 7 бар | 10 бар | ||||||||||
| RAS | 7/16" (Ф11,1мм) | 20.8 | RAS002 | 1:48 | 30 | 1760 | 2,3 | 2,2 | 2,1 | 2,0 | 2,2 | 2,0 |
0,25 кВт в стандартном исполнении |
||
| RAS008 | 2:30 | 96 | 310 | 7,9 | 7,7 | 7,3 | 7,2 | 7,7 | 7,5 | ||||||
| 5/8" (Ф15,9мм) | RAS005 | 1:48 | 30 | 1760 | 5,0 | 4,7 | 4,5 | 4,4 | 4,7 | 4,5 | |||||
| 1-1/16" (Ф27,0мм) | RAS020 | 1:48 | 30 | 150 | 19 | 19 | 18 | 17 | 18 | 18 | |||||
| RAS040 | 2:48 | 60 | 75 | 39 | 38 | 36 | 36 | 36 | 35 | ||||||
| RAS060 | 2:30 | 96 | 40 | 61 | 60 | 58 | 57 | 57 | 57 | ||||||
| RAS090 | 4:38 | 152 | 35 | 94 | 91 | ---- | ---- | 92 | 91 | ||||||
| RAS120 | 4:32 | 178 | 30 | 116 | 112 | ---- | ---- | 114 | 112 | ||||||
| 7 бар | 17 бар | 24 бара | 28 бар | 67 бар | 103 бара | 7 бар | 10 бар | ||||||||
| RBS | 19/32" (Ф15,1мм) | 40,6 | RBS020 | 2:50 | 60 | 102 | 22 | 22 | 21 | 21 | 19 | 18 | ---- | ---- | 0,75 кВт в стандартном исполнении 1,1 кВт по запросу для двигателя с регулировкой скорости вращения |
| RBS030 | 2:38 | 80 | 74 | 30 | 29 | 28 | 28 | 22 | 22 | ---- | ---- | ||||
| RBS040 | 4:50 | 120 | 44 | 42 | 40 | 40 | 40 | 38 | 36 | ---- | ---- | ||||
| RBS050 | 4:38 | 152 | 38 | 55 | 54 | 53 | 53 | 49 | 47 | ---- | ---- | ||||
| 7/8" (Ф22,2мм) | RBS070 | 2:38 | 80 | 169 | 66 | 64 | 62 | 61 | 50 | ---- | 66 | 66 | |||
| RBS090 | 4:50 | 120 | 114 | 96 | 94 | 92 | 91 | 80 | ---- | 96 | 95 | ||||
| RBS120 | 4:38 | 152 | 88 | 125 | 122 | 120 | 119 | 105 | ---- | 125 | 124 | ||||
| 1-7/16" (Ф36,5мм) | RBS180 | 2:38 | 80 | 58 | 179 | 171 | 166 | 160 | ---- | ---- | 179 | 176 | |||
| RBS270 | 4:50 | 120 | 34 | 267 | 259 | 254 | 248 | ---- | ---- | 267 | 264 | ||||
| RBS330 | 4:38 | 152 | 26 | 329 | 318 | 310 | 303 | ---- | ---- | 329 | 326 | ||||
| 7 бар | 28 бар | 55 бар | 83 бара | 103 бара | 124 бара | ||||||||||
| RHS | 7/16" (Ф11,1мм) | 20,8 | RHS002 | 1:77 | 19 | 2660 | 1,8 | 1,7 | 1,6 | 1,4 | 1,4 | 1,2 | 0,25 кВт | ||
| RHS003 | 1:48 | 30 | 1760 | 2,5 | 2,2 | 1,9 | 1,9 | 1,9 | 1,9 | ||||||
| RHS005 | 2:48 | 60 | 720 | 5,3 | 5,0 | 4,7 | 4,4 | 4,1 | 3,8 | ||||||
| RHS009 | 2:30 | 96 | 310 | 8,8 | 8,2 | 7,9 | 7,2 | 6,6 | 6,3 | ||||||
| RHS014 | 4:38 | 152 | 210 | 14,0 | 12,9 | 12,6 | 11,4 | 10,4 | 9,7 | ||||||
| RHS015 | 4:32 | 178 | 180 | 17,0 | 15,8 | 15,4 | 13,9 | 12,7 | 12,0 | ||||||
| 7 бар | 14 бар | 20 бар | 24 бара | ||||||||||||
| RPS | 7/16" (Ф11,1мм) | 20,8 | RPS001 | 1:77 | 19 | 12200 | 1,6 | 1,6 | 1,5 | 1,5 | 0,25 кВт | ||||
| RPS002 | 1:48 | 30 | 7500 | 2,3 | 2,2 | 2,1 | 2,0 | ||||||||
| RPS008 | 2:30 | 96 | 2000 | 7,9 | 7,7 | 7,3 | 7,2 | ||||||||
| 5/8" (Ф15,9мм) | RPS005 | 1:48 | 30 | 5000 | 5,0 | 4,7 | 4,5 | 4,4 | |||||||
| RPS011 | 2:48 | 60 | 2500 | 11,0 | 10,7 | 10,3 | 10,0 | ||||||||
| RPS015 | 2:30 | 96 | 1250 | 17,6 | 17,0 | 16,7 | 16,0 | ||||||||
| RPS020 | 4:50 | 120 | 600 | 21,9 | 21,1 | 20,7 | 19,9 | ||||||||
| 1-1/16" (Ф27,0мм) | RPS035 | 2:48 | 60 | 1000 | 34,6 | 33,9 | 32,1 | 31,1 | |||||||
| RPS050 | 2:30 | 96 | 500 | 55,0 | 54,4 | 52,2 | 50,9 | ||||||||
| RPS070 | 4:50 | 120 | 300 | 68,4 | 67,6 | 64,9 | 63,3 | ||||||||
| 140 бар | 175 бар | 211 бар | |||||||||||||
| RTS | 11/32" (Ф8,7мм) | 20,8 | RTS001 | 1:48 | 30 | 1760 | 1,4 | 1,3 | 1,2 | 0,55 кВт | |||||
| RTS002 | 2:48 | 60 | 700 | 2,8 | 2,5 | 2,3 | |||||||||
| RTS004 | 2:30 | 96 | 337 | 4,3 | 4,0 | 3,8 | |||||||||
| RTS006 | 4:38 | 152 | 143 | 6,8 | 6,4 | 6,0 | |||||||||
| RTS007 | 4:32 | 180 | 95 | 8,1 | 7,6 | 7,1 | |||||||||
| RWS | 1/2" (Ф12,7мм) | 40,6 | RWS008 | 1:38 | 40 | 650 | 8,8 | 8,4 | 7,8 | 1,1 кВт | |||||
| RWS012 | 2:50 | 60 | 285 | 13,5 | 12,6 | 11,9 | |||||||||
| RWS015 | 2:38 | 80 | 160 | 18,3 | 17,0 | 15,8 | |||||||||
| RWS025 | 4:50 | 120 | 43 | 29,0 | 27,1 | 25,2 | 1,5 кВт | ||||||||
| RWS030 | 4:38 | 152 | 41 | 34,1 | 31,9 | 29,7 | |||||||||
Материалы
| Проточная часть | Голова насоса | Обратный клапан | Седло клапана | Шарик клапана | Мембрана | Уплотнительные кольца | Пружина |
| PVC | PVC | PVC | PVDF | Цирконий | PTFE | FPM/EPDM/Перфтороэфир | ------ |
| PVDF | PVDF | PVDF | PVDF | Цирконий | PTFE | FPM/EPDM/Перфтороэфир | ------ |
| SS316 | SS316 | SS316 | SS316 | Цирконий | PTFE | FPM/EPDM/Перфтороэфир | Hastelloy C276 |
| Hastelloy C22 | Hastelloy C22 | Hastelloy C22 | Hastelloy C22 | Hastelloy C22 | PTFE | FPM/EPDM/Перфтороэфир | Hastelloy C276 |
Элекродвигатель
| Описание | Описание | RAS | RBS | RHS | RPS | RTS | RWS | Общие характеристики ЭД |
| IEC71, 0,25 кВт | IEC71, 0,37 кВт, ExdIIBT4 | Y | ---- | Y | Y | ---- | ---- | 3 фазы 50 Гц 380 В 1425 об/мин IP55 F B5 |
| IEC71, 0,37 кВт | IEC71, 0,25 кВт, ExdIIBT4 | Y | ---- | Y | Y | ---- | ---- | |
| IEC71, 0,25 кВт | IEC71, 0,25 кВт, ExdIIBT4 | Y | ---- | Y | Y | ---- | ---- | |
| IEC71, 0,37 кВт | IEC71, 0,37 кВт, ExdIIBT4 | Y | ---- | Y | Y | ---- | ---- | |
| IEC80, 0,55 кВт | IEC80, 0,55 кВт, ExdIIBT4 | ---- | Y | ---- | ---- | Y | ---- | |
| IEC80, 0,75 кВт | IEC80, 0,75 кВт, ExdIIBT4 | ---- | Y | ---- | ---- | ---- | ---- | |
| IEC90, 1,1 кВт | IEC90, 1,1 кВт, ExdIIBT4 | ---- | Y | ---- | ---- | ---- | Y | |
| IEC90, 1,5 кВт | IEC90, 1,5 кВт, ExdIIBT4 | ---- | ---- | ---- | ---- | ---- | Y |
